Ống cọc vách khoan nhồi

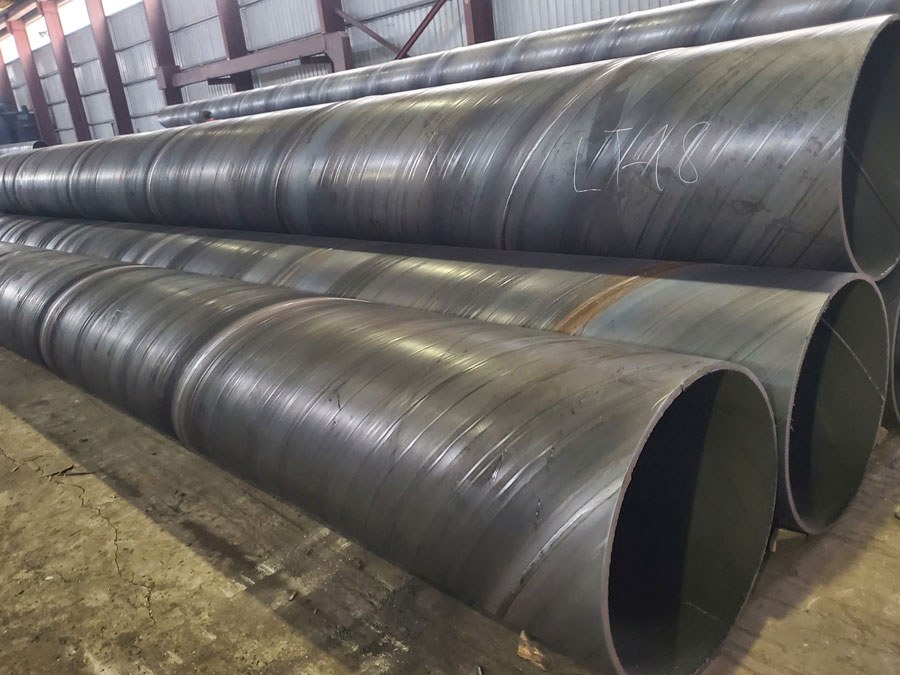

 | Ống cọc vách khoan nhồi gia công bằng công nghệ hàn xoắn - Ống cọc vách khoan nhồi được sản xuất từ thép cuộn cán nóng (HRC), gia công trên dây chuyền hàn xoắn tự động, tạo thành ống thép có đường kính lớn, kết cấu chắc chắn và độ đồng đều cao. Công nghệ hàn xoắn giúp kiểm soát đường kính, chiều dày và chất lượng đường hàn, đáp ứng yêu cầu kỹ thuật của các công trình xây dựng. - Sản phẩm được sử dụng làm ống vách bảo vệ thành hố khoan, hạn chế sạt lở đất, ngăn nước và duy trì ổn định hố khoan trong quá trình thi công cọc khoan nhồi. Ống có thể gia công theo đường kính, chiều dày và chiều dài yêu cầu, phù hợp với các công trình cầu đường, nhà cao tầng, cầu cảng và hạ tầng kỹ thuật. |
Thông số và đặc điểm kỹ thuật: - Đường kính ống: DN1000 – DN2500 hoặc gia công theo yêu cầu thiết kế. - Chiều dày thành ống: Lựa chọn theo đường kính, chiều sâu hạ ống và điều kiện địa chất. - Chiều dài ống: Gia công theo yêu cầu, có thể đạt 50 m/ống tùy quy cách và điều kiện vận chuyển. - Vật liệu: Thép carbon cán nóng, mác thép theo yêu cầu kỹ thuật. - Công nghệ sản xuất: Cuốn tạo hình và hàn xoắn tự động. Kết cấu: Thành ống liên tục, đường hàn xoắn chắc chắn, có khả năng chịu lực trong quá trình thi công. Gia công đầu ống: Cắt phẳng, vát mép hoặc gia công liên kết theo bản vẽ. |  |

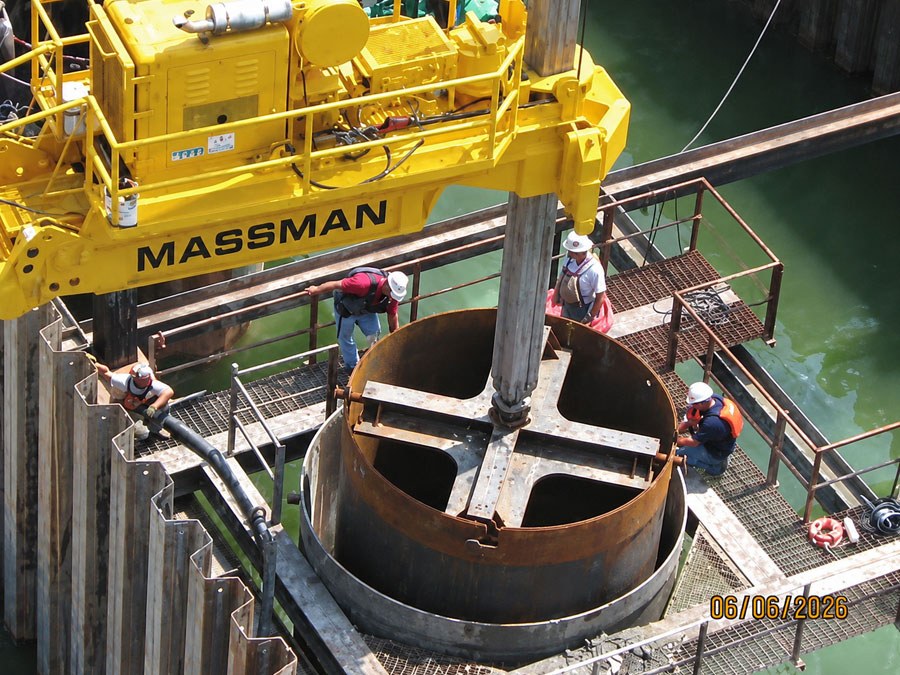

 | Ứng dụng ống cọc vách khoan nhồi hàn xoắn trong các công trình xây dựng Ống cọc vách khoan nhồi hàn xoắn được ứng dụng rộng rãi trong thi công nền móng các công trình xây dựng dân dụng, công nghiệp, giao thông và hạ tầng kỹ thuật. Các ứng dụng tiêu biểu: - Công trình cầu đường: Sử dụng làm ống vách thi công cọc khoan nhồi cho móng trụ cầu, cầu vượt, cầu đường bộ và đường sắt. - Công trình nhà cao tầng: Phục vụ thi công móng cọc khoan nhồi tại các khu đô thị, trung tâm thương mại và nhà cao tầng. - Công trình cảng biển: Ứng dụng trong thi công móng cầu cảng, bến tàu và các công trình ven sông, ven biển. - Công trình công nghiệp: Sử dụng trong thi công nền móng nhà máy, khu công nghiệp và các công trình có tải trọng lớn. - Công trình thủy lợi: Phục vụ thi công móng trạm bơm, cống, đập và các công trình thủy công. |

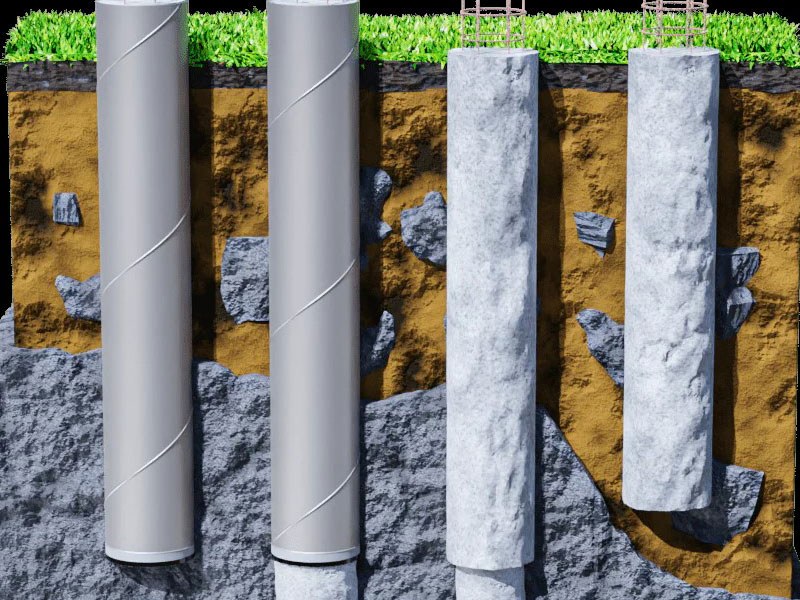

Nguyên lý và ứng dụng ống cọc vách khoan nhồi hàn xoắn trong thi công nền móng Trong quá trình thi công, ống vách thép được hạ xuống nền đất bằng thiết bị chuyên dụng, kết hợp với công tác khoan tạo lỗ. Thành ống có tác dụng giữ ổn định hố khoan, hạn chế sạt lở đất đá, ngăn đất xâm nhập và hỗ trợ kiểm soát hình dạng, vị trí cọc. Sau khi hoàn thành khoan tạo lỗ, lồng thép được lắp đặt và bê tông được đổ bằng phương pháp phù hợp. Tùy theo thiết kế và biện pháp thi công, ống vách có thể được rút lên để tái sử dụng hoặc giữ lại trong nền đất. Ưu điểm nổi bật: Kết cấu chắc chắn, đường kính lớn, khả năng gia công linh hoạt, phù hợp với nhiều điều kiện địa chất phức tạp. Sản phẩm được ứng dụng trong thi công móng cầu, nhà cao tầng, cầu cảng, công trình công nghiệp và hạ tầng giao thông. |  |

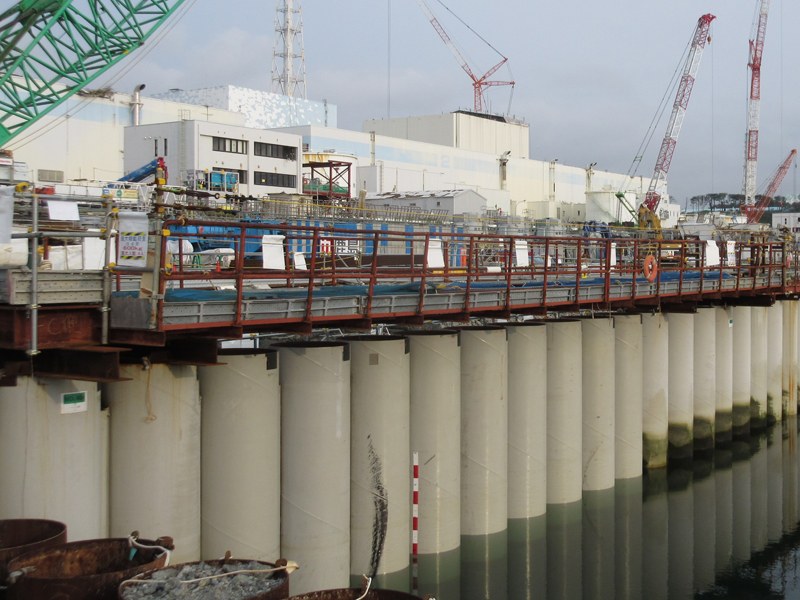

 | Ống cọc vách khoan nhồi thi công hoàn thiện và đưa vào sử dụng Sau khi hoàn thành công tác khoan tạo lỗ, lắp đặt lồng thép và đổ bê tông, hệ thống cọc khoan nhồi được kiểm tra, nghiệm thu theo yêu cầu kỹ thuật trước khi đưa vào sử dụng. Ống cọc vách thép hàn xoắn đóng vai trò quan trọng trong quá trình thi công, giúp ổn định thành hố khoan, hạn chế sạt lở và bảo đảm chất lượng hình thành thân cọc. Tùy theo thiết kế, ống vách thép có thể được thu hồi hoặc giữ lại trong kết cấu nền móng. Sau khi bê tông đạt cường độ yêu cầu và hoàn tất nghiệm thu, cọc khoan nhồi được đưa vào khai thác, góp phần bảo đảm khả năng chịu tải, độ ổn định và tuổi thọ công trình. |
Câu hỏi thường gặp
1. Ống cọc vách khoan nhồi có tác dụng gì trong quá trình thi công cọc?
Ống cọc vách khoan nhồi có nhiệm vụ bảo vệ thành hố khoan, hạn chế sạt lở đất, ngăn đất đá xâm nhập và hỗ trợ kiểm soát vị trí, hình dạng cọc. Đặc biệt, tại khu vực có lớp đất yếu hoặc mực nước ngầm cao, ống vách giúp duy trì ổn định phần hố khoan được bảo vệ, tạo điều kiện thuận lợi cho công tác khoan tạo lỗ và đổ bê tông.
2. Khi nào cần sử dụng ống vách thép trong thi công cọc khoan nhồi?
Ống vách thép thường được sử dụng khi thi công cọc khoan nhồi tại khu vực có địa chất phức tạp, đất rời dễ sạt lở, nước ngầm cao hoặc yêu cầu kiểm soát chặt chẽ miệng hố khoan. Tùy điều kiện thực tế, ống vách có thể bảo vệ phần đầu hố khoan hoặc được hạ sâu hơn theo biện pháp thi công được phê duyệt.
3. Ống vách tạm và ống vách vĩnh cửu khác nhau như thế nào?
Ống vách tạm được sử dụng để ổn định hố khoan trong quá trình thi công và được rút lên để tái sử dụng khi điều kiện cho phép. Ống vách vĩnh cửu được giữ lại trong nền đất sau khi hoàn thành cọc khoan nhồi. Việc lựa chọn phụ thuộc vào thiết kế, điều kiện địa chất, yêu cầu kỹ thuật và phương án thi công của từng công trình.
4. Chiều sâu hạ ống vách khoan nhồi được xác định như thế nào?
Chiều sâu hạ ống vách phụ thuộc vào đặc điểm địa chất, mực nước ngầm, chiều sâu hố khoan và yêu cầu ổn định thành hố. Đối với khu vực có lớp đất yếu hoặc dễ sạt lở, ống vách có thể cần được hạ qua các tầng đất không ổn định. Chiều sâu cụ thể phải được xác định theo thiết kế và biện pháp thi công.
5. Đường kính ống vách thép được lựa chọn theo đường kính cọc khoan nhồi như thế nào?
Đường kính ống vách phải phù hợp với đường kính thiết kế của cọc khoan nhồi, thiết bị khoan và yêu cầu thi công. Khi lựa chọn cần xét đến đường kính trong hữu dụng, chiều dày thành ống và khoảng hở cần thiết để thiết bị khoan, lồng thép và ống đổ bê tông hoạt động thuận lợi.
6. Ống vách khoan nhồi có thể nối nhiều đoạn để tăng chiều dài không?
Có. Các đoạn ống vách thép có thể được nối bằng phương pháp hàn hoặc kết cấu liên kết chuyên dụng theo thiết kế. Khi nối cần bảo đảm độ đồng tâm, độ thẳng, chất lượng mối nối và khả năng chịu lực trong quá trình hạ hoặc rút ống. Việc bố trí vị trí nối phải phù hợp với thiết bị và biện pháp thi công.
7. Ống vách thép hàn xoắn có phù hợp với phương pháp khoan xoay và khoan gầu không?
Có. Ống vách thép hàn xoắn có thể sử dụng trong các phương án thi công cọc khoan nhồi bằng máy khoan xoay hoặc khoan gầu. Tuy nhiên, phương pháp hạ ống, chiều sâu sử dụng và kết cấu đầu ống cần phù hợp với thiết bị thi công, điều kiện địa chất và yêu cầu kỹ thuật của công trình.
8. Vì sao cần kiểm soát độ tròn và độ thẳng của ống vách khoan nhồi?
Độ tròn và độ thẳng của ống vách ảnh hưởng trực tiếp đến khả năng hạ ống, dẫn hướng thiết bị khoan và lắp đặt lồng thép. Ống bị méo, cong hoặc sai lệch kích thước có thể gây khó khăn khi thi công, làm tăng ma sát và ảnh hưởng đến vị trí hố khoan. Vì vậy, các thông số hình học cần được kiểm soát theo yêu cầu thiết kế.
9. Ống vách khoan nhồi có thể thu hồi và tái sử dụng nhiều lần không?
Ống vách tạm có thể được thu hồi và tái sử dụng nếu đáp ứng yêu cầu kỹ thuật. Sau mỗi lần thi công, cần kiểm tra tình trạng biến dạng, độ tròn, đường hàn và các vị trí liên kết. Những đoạn ống bị hư hỏng phải được sửa chữa, kiểm tra hoặc loại bỏ trước khi tiếp tục sử dụng.
10. Những yếu tố nào có thể gây khó khăn khi rút ống vách khoan nhồi?
Việc rút ống vách có thể gặp khó khăn do ma sát lớn giữa đất và thành ống, biến dạng thân ống, sai lệch độ thẳng đứng hoặc bê tông bắt đầu mất tính công tác. Quá trình rút ống cần được phối hợp với công tác đổ bê tông và kiểm soát cao độ bê tông nhằm hạn chế nguy cơ khuyết tật thân cọc.
11. Có cần gia cường đầu ống vách khoan nhồi khi thi công không?
Tùy theo thiết bị và phương pháp hạ ống, đầu ống vách có thể cần được gia cường bằng vành thép hoặc kết cấu tăng cứng. Biện pháp này giúp hạn chế biến dạng tại khu vực tiếp nhận lực trong quá trình ép, rung, xoay hoặc thao tác nâng hạ. Kết cấu gia cường được xác định theo bản vẽ và yêu cầu kỹ thuật của công trình.
12. Ống vách khoan nhồi có thể sử dụng tại khu vực sông, biển và nền đất ngập nước không?
Có. Ống vách thép hàn xoắn được sử dụng trong thi công cọc khoan nhồi tại cầu vượt sông, cầu cảng, bến tàu và các công trình có nền đất ngập nước. Trong những điều kiện này, ống vách hỗ trợ ổn định thành hố khoan và hạn chế đất, nước xâm nhập vào phần hố khoan được bảo vệ. Biện pháp thi công cần phù hợp với địa chất và điều kiện thủy văn.
